CB RADIO DI MALAYSIA

CB RADIO DI MALAYSIA

CB Radio atau CITIZEN BAND radio sangat popular di Amerika sekitar tahun 70an. Kemudian penggunaanya merebak ke negara-negara lain seperti Britain, Australia, New Zealand serta lain-lain negara. Kebanyakan negara di seluruh dunia sekarang ini, sudah tidak memerlukan personal lesen atau lesen CB Radio untuk menggunakan CB Radio, tidak sebagaimana penggunaan Radio Amateur yang memerlukan AA (lesen Pengendalian Radio Amateur) dimana pemiliknya perlu lulus ujian atau peperiksaan Radio Amateur. USA menggugurkan keperluan lesen CB Radio sekitar tahun 1982 di ikuti negara Australia termasuk UK pada tahun 2006 serta lain-lain negara eropah. Penggunaan CB Radio di Malaysia tidak begitu ketara kerana di Malaysia pada masa lalu sangat-sangat ketat peraturan mengenai pengunaan gelombang radio dan CB radio mulai sah di gunakan di Malaysia bilamana pihak MCMC (Malaysia Communication and Multimedia Comission) atau SKMM (Suruhanjaya Komunikasi dan Mutimedia Malaysia) mengeluarkan notis pengumuman PENGUNTUKAN KELAS pada April 2000 dan di tambah beberapa frequency baru pada 1 APRIL 2010 ( Class Assignments no. 1 of 2010). Penggunaan CB radio di Malaysia TIDAK DI KENAKAN APA-APA BAYARAN atau MEMERLUKAN LESEN PERIBADI (AA) seperti RADIO AMATEUR selagi penggunaanya mengikut peraturan-peraturan yang di sebutkan didalam PENGUMUMAN PENGUNTUKAN KELAS,. Jadual ke lima adalah penerangan untuk CB RADIO atau PERSONEL RADIO SERVICES. CITIZEN BAND RADIO (CB Radio) atau Personal Radio Service (PRS) yang di benarkan untuk di gunakan tanpa lesen di Malaysia mestilah menggunakan frequency berikut: 1. 26.965 Mhz to 27.405 Mhz multimode 4 Watt AM/FM 12 Watt pep SSB (HF 40 Channel) 2. 477.0125 Mhz to 477.4875 Mhz FM mode 5 Watt (UHF 39 Channel) 3. 477.525 Mhz to 477.9875 Mhz FM mode 0.5 Watt (UHF 39 Channel) (Akan Di BATALkan penggunaanya mulai 1 Jan 2021 )4. PMR 446.00625 Mhz to 446.09375 Mhz FM mode 0.5Watt (8 Channel) 5. Digital PMR 446.103125 Mhz to 446.196875 Mhz Digital FM mode 0.5 Watt (16 Channel). Jadi disini menunjukkan sekarang ini orang ramai tidak dihalang untuk menggunakan peralatan radio comumunications tanpa perlu mendapatkan lesen peribadi selagi penggunaannya mengikut terma dan syarat MCMC (SKMM), kerana ianya tidak perlu menduduki apa-apa peperiksaan seperti Radio Amateur atau Ham Radio. Anda boleh menubuhkan group atau KELAB CB RADIO dikalangan rakan-rakan anda dan memilih senarai frquency mana yang anda ingin gunakan, samada CB HF 27 Mhz atau UHF CB FM 477 Mhz atau PMR 446 Mhz atau kesemua frequency yang di benarkan dengan membeli transceiver atau walkie-talkie untuk HF 27Mhz CB dan UHF 446Mhz atau 477Mhz. Sesungguhnya hobi di bidang radio ini mempunyai keseronokan tersendiri yang tidak ditemui dalam hobi yang lain, kenapa anda tidak ceburi dan rasai sendiri keseronokan bersembang dengan rakan-rakan yang anda kenali atau baru ingin mengenalinya melalui udara tanpa memikirkan bil yang harus dibayar seperti penggunaan talipon bimbit.!!!. Melakukan eksperimen atau membuat sendiri CB antenna, power supply atau melakukan DXing dengan berkumpul sesama rakan CBer. Jarak perhubungan purata CB radio adalah di antara 2km hingga 18km dimana dalam masa-masa tertentu boleh mencapai sehingga ribuan km sekiranya anda menggunakan HF CB 27Mhz mode SSB (USB atau LSB) !!!.

CB RADIO ADALAH UNTUK KEGUNAAN SEMUA RAKYAT DI MALAYSIA. TANPA PERLU MEMBAYAR SEBARANG LESEN PERIBADI ATAU MENGAMBIL SEBARANG PEPERIKSAAN !. TUNGGU APALAGI BELILAH CB TRANSCEIVER DAN MULAI `ON AIR`Yang perlu cuma anda membeli sebuah CB Transceiver, power supply dan antenna atau Mobile CB antenna (untuk kegunaan pada kereta, lori, caravan atau bas). Anda boleh membeli CB Transceiver samada melalui on-line seperti melalui Ebay, Mudah.my, Lelong.my atau AliBaba.com atau kedai yang menjual Radio Transceiver samada di Jalan Pasar KL atau Low Yatt Pudu Kl. Tak kira anda siapa, peguam, jurutera, pemandu bas, pemandu trailer kontena, pemandu teksi, guru atau sebagainya yang penting anda sukakan hobi perhubungan radio maka cb radio ni sangat berguna untuk anda gunakan semasa dalam perjalanan, semasa berkonvoi, semasa kecemasan atau hanya untuk sembang-sembang. PERINGATAN ! Adalah menjadi kesalahan disisi undang-undang Suruhanjaya Komunikasi dan Multimedia Malaysia (MCMC), menggunakan sebarang peralatan komunikasi dua hala selain dari CB RADIO atau PMR di dalam kenderaan atau sebagainya tanpa memiliki lesen (AA) yang sah, jadi satu-satunya alat komunikasi dua hala yang tidak memerlukan lesen untuk digunakan adalah CB RADIO atau PRS RADIO.

Anda boleh mula 'on air' dengan monitor di CH 11 (Calling Channel 27.085 MHZ) atau CH 30(27.305 MHZ) !. Semoga kita bertemu di udara di CH 11 atau CH 30 atau dimana-mana CH yang dibenarkan (40CH). Yang perlu anda ketahui MCMC menetapkan CH 9 (27.065 MHZ) adalah untuk tujuan KECEMASAN (CH EMERGENCY) dan CH 11 (27.085 MHZ) adalah CH PANGGILAN (CH CALLING). CH 1: 26.965 MHZ CH 2: 26.975 MHZ CH 3: 26.985 MHZ CH 4: 27.005MHZ CH 5 : 27.015 MHZ CH 6: 27.025 MHZ CH 7: 27.035 MHZ CH 8: 27.055 MHZ CH 9: 27.065 MHZ (EMERGENCY) CH 10: 27.075 MHZ CH 11: 27.085 MHZ (CALLING) CH 12: 27.105 MHz CH 13: 27.115 MHZ CH 14: 27.125 MHZ CH 15: 27.135 MHZ CH 16: 27.155 MHZ CH 17: 27.165 MHZ CH 18: 27.175 MHZ CH 19: 27.185 MHZ CH 20: 27.205 MHZ CH 21: 27.215 MHZ CH 22: 27.225 MHZ CH 23: 27.255 MHZ CH 24: 27.235 MHZ CH 25: 27.245 MHZ CH 26: 27.265 MHZ CH 27: 27.275 MHZ CH 28: 27.285 MHZ CH 29: 27.295 MHZ CH 30: 27.305 MHZ (Indonesian CBer`s Active) CH 31: 27.315 MHZ CH 32: 27.325 MHZ CH 33: 27.335 MHZ CH 34: 27.345 MHZ CH 35: 27.355MHZ CH 36: 27.365 MHZ CH 37: 27.375 MHZ CH 38: 27.385 MHZ CH 39: 27.395 MHZ CH 40: 27.405 MHZ.

CALLING CHANNEL UNTUK GROUP 113 DTR ADALAH CH 14 AM CALLING, CH 20 FM CALLING DAN CH 22 SSB CALLING. (113DTR xxx). http://113dtr.blogspot.com/

Bagi mereka yang tinggal di sekitar Kuala Lumpur, Gombak dan sekitarnya boleh membuat pangilan di CH 14 AM CALLING (27.125Mhz) CH 20 FM CALLING (27.205Mhz) dan CH 22 USB CALLING (27.225MHz). Untuk UHF CB CH 19 477.23755Mhz, CH 30 477.375Mhz FM MODE sahaja.

Unofficial International Calling Frequency adalah 27.555MHZ, anda boleh cuba memanggil international CBer station di Frquency ini.

Pengguna CB Radio selalu menggunakan 10 CODE untuk meringkaskan perbualan mereka di radio diantara CODE yang selalu di gunakan di CB Radio adalah;

10-1: Receiving Poorly
10-2: Receiving well
10-3: Stop transmitting
10-4: Ok, message received
10-5: Relay message
10-6: Busy, stand by
10-7: Out of service
10-8: In service
10-9: Repeat Message
10-10: Transmission completed, standing by
10-11: Talking too rapidly
10-12: Visitors present ... Shhhh!
10-13: Advise weather/road conditions
10-17: Urgent Business
10-20: Location
10-34: Trouble at this station, help needed
10-42: Traffic accident
10-43: Traffic jam
10-70: Fire at truck stop
10-73: Speed trap
10-99: Mission completed, all units secure
10-100: Emergency operation on Channel
PERINGATAN PENTING: Bagi peminat radio cb atau sebarang radio dua hala, sekiranya anda berhajat untuk melancong ke negara Thailand anda di nasihatkan untuk tidak membawa serta menggunakan sebarang peralatan Radio dua hala atau Walkie -Talkie, Transceiver atau Mobile radio, Sekiranya anda tidak memiliki sebarang lesen radio samada lesen Radio Amateur atau lesen Radio Komersial kerana bagi negara Thailand adalah menjadi kesalahan mandatori memiliki peralatan radio perhubungan dua hala tanpa lesen yang sah. Anda boleh di tuduh sebagai pengintip dan menggugat keselamatan negara Thailand. Anda boleh dipenjara 7 tahun atau denda sekitar RM51,000.00(bukan warga Thailand). Jadi berhati-hatilah dengan undang-undang perhubungan radio di setiap negara.
Satu lagi perkara yang perlu di ambil perhatian adalah kebanyakan CB RADIO perlu di sambungkan microphone pada microphone connector barulah speaker nya mengeluarkan bunyi, kalau tidak speaker CB radio langsung tidak mengeluarkan bunyi.. Seolah-olah rosak. !! JANGAN SAMPAI TERTIPU !!!

LINK MCMC MENGENAI CB RADIO ATAU PRS RADIO.

Link: http://113dtr.blogspot.com

Link:https://www.mcmc.gov.my/skmmgovmy/media/General/pdf/Class-Assignment-no-1-of-2019(7-February-2019).pdf

Tuesday, 15 August 2017

CB RADIO MADE IN KOREA

Untuk kali ini saya ingin memperkenalkan CB Radio buatan Korea jenama TTI. Terima kasih kepada rakan kerana telah membantu saya untuk mendapatkan CB Radio buatan korea iaitu jenama TTI TCB-R2000 dan membolehkan untuk menguji CB Radio buatan Korea ini. Model TCB-R2000 adalah model yang paling advance dari segi circuits dan pembuatanya keluaran TTIKorea.
Model ini terdiri dari 5 unit item yang berasingan iaitu LCD display unit, Microphone, Transceiver unit, remote control unit dan handfree microphone.

Specifikasi: size 190 x 165 x58 mm, tidak terlalu besar lebih kurang sama lebar dengan CB Radio Anytone AT-6666. Mode AM / FM. Power output 4Watt. LCD display backlight Red, Green dan Blue. Roger beep, Scrambler on FM Mode, CTCSS enc/decode, VOX, PC programmable dan lain2 lagi.

LCD Display menunjukkan berbagai parameter

Remote controller untuk setting backlight, CH up down, PTT dan speaker MUTE

Backlight berwarna Red, Blue dan Green boleh di set mengikut citarasa anda.

TCB-R2000 berharga sekitar kurang dari RM500, bagi CBer yang gemarkan CB Radio yang LCD display berasingan dan mode AM / FM maka model TCB-R2000 adalah antara pilihan terbaik untuk dimiliki atau sebagai salah satu CB collections !.

Selamat berkomunikasi di CB Band Radio, Frequency yang dibenarkan anda Rakyat Malaysia menggunakanya dimana-mana sahaja...!

Sunday, 16 July 2017

ANYTONE AT-5555N UPDATE

Setelah sekian lama baru saya berpeluang untuk menguji cb radio upgraded AT-5555 iaitu AT-5555N. Beza utama adalah dari segi front panel manakala saiz fizikal adalah sama di antara keduanya.

AT-5555 DALAM MODE HF BAND

AT-5555N DALAM MODE HF BAND

Dari foto diatas dapat kita lihat bahawa upgraded AT-5555N lebih stylish berbanding dengan model ANYTONE AT-5555 yang pertama. AT-5555N menampilkan dengan mic connector didepan bukan di tepi seperti lazimnya bagi CB Radio samada buatan Texas Ranger, Cobra atau Radio Midland dan sebagainya. Oleh kerana saya ingin menggunakan ANYTONE AT-5555N sebagai CB Radio, maka perlulah saya melakukan sedikit Mods pada main pcb dengan memilih OPTION 1 menjadi Export Mode (25.615MHz to 30.105MHz). Bersaiz lebih kurang 7 7/8" x 9 1/4" x 2 1/2" lebih kurang sama dengan saiz Cb Radio Cobra GTL148, Galaxy DX-959, Emperor 3010 atau lain CB Radio yang bersaiz sederhana sangat sesuai untuk di jadikan radio base station.

Specifikasi Radio ini di antaranya adalah: Frequency tuning step yang boleh dipilih 100hz, 1khz, 10khz, 100khz dan 1mhz. Echo, Roger Beep ada 4 pilihan bunyi, RF power yang boleh di laras mengikut jarak komunikasi yang diperlukan, SWR protection, Display yang besar, Meter power, swr dan rf signal.

Lokasi OPTION 1 dan OPTION 2 pada main board.

Bagi CBer yang sukakan cb radio yang mempunyai panel display yang besar dan senang untuk melihat semua parameter yang ditunjukan maka ANYTONE AT-5555N ini adalah sangat sesuai untuk mereka.

Selamat Berkomunikasi di CB Band Radio Frequency yang dibenarkan untuk kegunaan semua rakyat Malaysia.

Thursday, 8 June 2017

CB RADIO SUNKER ELITE FIVE

Texas Ranger Melaka kini memperkenalkan CB radio yang sesuai untuk kegunaan 4 x4, pemandu lori pengangkutan, nelayan dan sebagainya untuk tujuan berkommunikasi semasa berkonvoi atau sebagai radio base di rumah untuk kegunaan semasa kecemasan atau berkommunikasi santai dengan kawan-kawan Cber atau dengan ahli keluarga dari kenderaan masing-masing tanpa perlu memikirkan berapa lama mahu berbual kerana tidak sama dengan penggunaan telefon mudah alih, lama berbual bererti banyaklah bil yang perlu di bayar. Mode AM dan FM, kuasa keluaran adalah 4Watt AM dan 1Watt FM. Bersaiz sekitar 190mm x 120mm x 31mm, sebesar saiz 2 meter transceiver kenwood boleh dianggap kompak berbanding saiz keluaran cb radio Ranger selama ini yang berukuran besar sekitar 7-7/9inc x 9-1/4inc x 2-1/8inc. Pada pendapat saya model Sunker Elite Five lebih tertumpu untuk pasaran Eropah dan Rusia.

Broucher dari syarikat pengeluar.

Untuk masa akan datang saya akan memuatkan video ujian cb radio Sunker Elite Five untuk anda menilai betapa tidak ruginya anda memiliki cb radio Sunker Elite Five ini.

2. ANYTONE AT6666

Radio Allmode 10/11 meter (27/28Mhz) transceiver AM, FM, USB dan LSB bersaiz kompak 245 x 158 x 48mm. LCD boleh di tukar warna latar belakang sebanyak 7 warna. Echo dan roger beep yang boleh di program.

Bagi sesiapa yang berminat untuk memiliki kedua-dua radio ini bolehlah menghubungi saya (Pak Nik 113DTR010) melalui email sebelah.

SELAMAT BERKOMUNIKASI MELALUI CB RADIO FREQUENCY UNTUK KEGUNAAN ANDA RAKYAT MALAYSIA !

Thursday, 20 April 2017

CB ANTENNA MATCHING UNIT

Ramai di kalangan CBer yang baru memulakan hobi CB Radio mendapati agak sukar untuk mendapatkan SWR yang rendah semasa tuning antenna homebase mereka. Ini adalah di sebabkan kemungkinan 'element radiator ' terlalu panjang atau terlalu pendek berbanding dengan frequency CH yang digunakan semasa memancar. Masalah matching ini boleh diatasi dengan membuat sendiri peralatan ANTENNA MATCHING UNIT (ATU). Untuk membuat ATU ini anda perlukan beberapa bahan diantaranya: 1. Variable Capasitor (2 unit) 2. Inductor 3. Metal Box 4 x7 inch.

Variable Capasitor 12pf to 365pf (2 unit)

Insulated copper wire 18swg or 1.2mm

Metal box 4 x 7 inch

Schematic diagram of ATU unit

Kedudukan ATU adalah antara SWR meter dan Base antenna.

Cara menggunakan peralatan ATU untuk mendapatkan SWR yang ideal.

Mula-mula setkan CH CB radio anda pada mode AM, tak kira apa CH sekali pun. Kemudian pusing VC1 atau VC2 dengar bunyi pada speaker CB Radio samada mengeluarkan bunyi bising yang kuat, sekiranya tiada mengeluarkan apa-apa bunyi cuba periksa SQuelch control berada pada paras paling minima. Tala VC1 dan VC2 sampai bunyi yang kedengaran di speaker adalah yang paling kuat untuk CH tersebut. Tekan PTT pada microphone CB Radio untuk tujuan pemancaran, perhatikan meter SWR untuk bacaan, laras VC1 atau VC2 sehingga mendapat bacaan SWR yang paling ideal atau terendah semasa memancar iaitu 1:1 atau setidak-tidaknya 1:1.2, agar isyarat yang anda pancarkan sekitar 3.5Watt (4Watt) itu keseluruhanya terpancar keluar melalui antenna !. Bila SWR meter memberi bacaan terendah maka ini bermakna jarak jangkauan isyarat radio CB boleh bergerak lebih jauh lagi maka jarak perhubungan yang jauh boleh dicapai (10 ke 20km) untuk perhubungan lokal atau berdekatan.

Selamat menggunakan CB RADIO semasa konvoi bersama rakan atau semasa santai di rumah. CB RADIO adalah untuk kegunaan semua Rakyat Malaysia...

Monday, 20 February 2017

CB RADIO DARI RANGER MALAYSIA

Terlalu lama tidak menulis di blog kesayangan saya ini, hari ini rasa ingin menulis mengenai cb radio keluaran dari kilang Ranger Communications Melaka.

Sebenarnya kilang Ranger Communications ini banyak mengeluarkan radio cb untuk kegunaan negara Amerika serta lain-lain negara yang membenarkan penggunaan cb radio. Kebanyakan radio yang di keluarkan oleh kilang Ranger Communications, Melaka adalah terdiri dari radio gelombang High Frequency iaitu di antara 24Mhz sehingga 32Mhz.

CB Radio OEM yang di keluarkan oleh Ranger Communications Melaka di antaranya adalah SUPERSTAR 2400, SUPERSTAR 2400MK111, COBRA 148GTL CONNECT 3300Hp, GALAXY dan lain2.

Buat masa ini Ranger sedang menawarkan Model Ranger TRE 966FFC
Elite bagi peminat CB Radio di Malaysia untuk memiliki cb radio AM/SSB mobile dengan harga yang mampu milik.

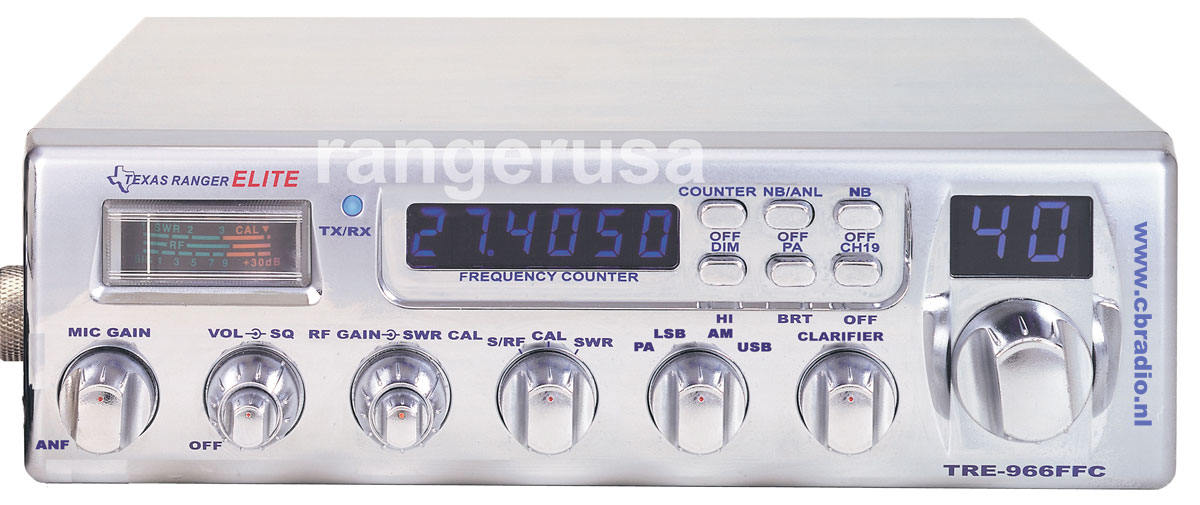

Texas Ranger Model TRE-966FFC Elite

Selain model diatas ada lagi model-model lain yang di keluarkan oleh Ranger Communications di antaranya seperti Galaxy DX959 (fc), DX949, DX929

Kedua-dua model ini sangat menarik kerana mempuyai frequency display dan Channel number di bahagian muka depan radio.

SELAMAT BERHUBUNG MELALUI RADIO DI FREQUENCY JALUR RAKYAT (CITIZEN BAND RADIO) FREQUENCY UNTUK KEGUNAAN ANDA RAKYAT MALAYSIA.
