CB RADIO DI MALAYSIA

CB Radio atau CITIZEN BAND radio sangat popular di Amerika sekitar tahun 70an. Kemudian penggunaanya merebak ke negara-negara lain seperti Britain, Australia, New Zealand serta lain-lain negara. Kebanyakan negara di seluruh dunia sekarang ini, sudah tidak memerlukan personal lesen atau lesen CB Radio untuk menggunakan CB Radio, tidak sebagaimana penggunaan Radio Amateur yang memerlukan AA (lesen Pengendalian Radio Amateur) dimana pemiliknya perlu lulus ujian atau peperiksaan Radio Amateur. USA menggugurkan keperluan lesen CB Radio sekitar tahun 1982 di ikuti negara Australia termasuk UK pada tahun 2006 serta lain-lain negara eropah. Penggunaan CB Radio di Malaysia tidak begitu ketara kerana di Malaysia pada masa lalu sangat-sangat ketat peraturan mengenai pengunaan gelombang radio dan CB radio mulai sah di gunakan di Malaysia bilamana pihak MCMC (Malaysia Communication and Multimedia Comission) atau SKMM (Suruhanjaya Komunikasi dan Mutimedia Malaysia) mengeluarkan notis pengumuman PENGUNTUKAN KELAS pada April 2000 dan di tambah beberapa frequency baru pada 1 APRIL 2010 ( Class Assignments no. 1 of 2010). Penggunaan CB radio di Malaysia TIDAK DI KENAKAN APA-APA BAYARAN atau MEMERLUKAN LESEN PERIBADI (AA) seperti RADIO AMATEUR selagi penggunaanya mengikut peraturan-peraturan yang di sebutkan didalam PENGUMUMAN PENGUNTUKAN KELAS,. Jadual ke lima adalah penerangan untuk CB RADIO atau PERSONEL RADIO SERVICES. CITIZEN BAND RADIO (CB Radio) atau Personal Radio Service (PRS) yang di benarkan untuk di gunakan tanpa lesen di Malaysia mestilah menggunakan frequency berikut: 1. 26.965 Mhz to 27.405 Mhz multimode 4 Watt AM/FM 12 Watt pep SSB (HF 40 Channel) 2. 477.0125 Mhz to 477.4875 Mhz FM mode 5 Watt (UHF 39 Channel) 3. 477.525 Mhz to 477.9875 Mhz FM mode 0.5 Watt (UHF 39 Channel) (Akan Di BATALkan penggunaanya mulai 1 Jan 2021 )4. PMR 446.00625 Mhz to 446.09375 Mhz FM mode 0.5Watt (8 Channel) 5. Digital PMR 446.103125 Mhz to 446.196875 Mhz Digital FM mode 0.5 Watt (16 Channel). Jadi disini menunjukkan sekarang ini orang ramai tidak dihalang untuk menggunakan peralatan radio comumunications tanpa perlu mendapatkan lesen peribadi selagi penggunaannya mengikut terma dan syarat MCMC (SKMM), kerana ianya tidak perlu menduduki apa-apa peperiksaan seperti Radio Amateur atau Ham Radio. Anda boleh menubuhkan group atau KELAB CB RADIO dikalangan rakan-rakan anda dan memilih senarai frquency mana yang anda ingin gunakan, samada CB HF 27 Mhz atau UHF CB FM 477 Mhz atau PMR 446 Mhz atau kesemua frequency yang di benarkan dengan membeli transceiver atau walkie-talkie untuk HF 27Mhz CB dan UHF 446Mhz atau 477Mhz. Sesungguhnya hobi di bidang radio ini mempunyai keseronokan tersendiri yang tidak ditemui dalam hobi yang lain, kenapa anda tidak ceburi dan rasai sendiri keseronokan bersembang dengan rakan-rakan yang anda kenali atau baru ingin mengenalinya melalui udara tanpa memikirkan bil yang harus dibayar seperti penggunaan talipon bimbit.!!!. Melakukan eksperimen atau membuat sendiri CB antenna, power supply atau melakukan DXing dengan berkumpul sesama rakan CBer. Jarak perhubungan purata CB radio adalah di antara 2km hingga 18km dimana dalam masa-masa tertentu boleh mencapai sehingga ribuan km sekiranya anda menggunakan HF CB 27Mhz mode SSB (USB atau LSB) !!!.

CB RADIO ADALAH UNTUK KEGUNAAN SEMUA RAKYAT DI MALAYSIA. TANPA PERLU MEMBAYAR SEBARANG LESEN PERIBADI ATAU MENGAMBIL SEBARANG PEPERIKSAAN !. TUNGGU APALAGI BELILAH CB TRANSCEIVER DAN MULAI `ON AIR`Yang perlu cuma anda membeli sebuah CB Transceiver, power supply dan antenna atau Mobile CB antenna (untuk kegunaan pada kereta, lori, caravan atau bas). Anda boleh membeli CB Transceiver samada melalui on-line seperti melalui Ebay, Mudah.my, Lelong.my atau AliBaba.com atau kedai yang menjual Radio Transceiver samada di Jalan Pasar KL atau Low Yatt Pudu Kl. Tak kira anda siapa, peguam, jurutera, pemandu bas, pemandu trailer kontena, pemandu teksi, guru atau sebagainya yang penting anda sukakan hobi perhubungan radio maka cb radio ni sangat berguna untuk anda gunakan semasa dalam perjalanan, semasa berkonvoi, semasa kecemasan atau hanya untuk sembang-sembang. PERINGATAN ! Adalah menjadi kesalahan disisi undang-undang Suruhanjaya Komunikasi dan Multimedia Malaysia (MCMC), menggunakan sebarang peralatan komunikasi dua hala selain dari CB RADIO atau PMR di dalam kenderaan atau sebagainya tanpa memiliki lesen (AA) yang sah, jadi satu-satunya alat komunikasi dua hala yang tidak memerlukan lesen untuk digunakan adalah CB RADIO atau PRS RADIO.

Anda boleh mula 'on air' dengan monitor di CH 11 (Calling Channel 27.085 MHZ) atau CH 30(27.305 MHZ) !. Semoga kita bertemu di udara di CH 11 atau CH 30 atau dimana-mana CH yang dibenarkan (40CH). Yang perlu anda ketahui MCMC menetapkan CH 9 (27.065 MHZ) adalah untuk tujuan KECEMASAN (CH EMERGENCY) dan CH 11 (27.085 MHZ) adalah CH PANGGILAN (CH CALLING). CH 1: 26.965 MHZ CH 2: 26.975 MHZ CH 3: 26.985 MHZ CH 4: 27.005MHZ CH 5 : 27.015 MHZ CH 6: 27.025 MHZ CH 7: 27.035 MHZ CH 8: 27.055 MHZ CH 9: 27.065 MHZ (EMERGENCY) CH 10: 27.075 MHZ CH 11: 27.085 MHZ (CALLING) CH 12: 27.105 MHz CH 13: 27.115 MHZ CH 14: 27.125 MHZ CH 15: 27.135 MHZ CH 16: 27.155 MHZ CH 17: 27.165 MHZ CH 18: 27.175 MHZ CH 19: 27.185 MHZ CH 20: 27.205 MHZ CH 21: 27.215 MHZ CH 22: 27.225 MHZ CH 23: 27.255 MHZ CH 24: 27.235 MHZ CH 25: 27.245 MHZ CH 26: 27.265 MHZ CH 27: 27.275 MHZ CH 28: 27.285 MHZ CH 29: 27.295 MHZ CH 30: 27.305 MHZ (Indonesian CBer`s Active) CH 31: 27.315 MHZ CH 32: 27.325 MHZ CH 33: 27.335 MHZ CH 34: 27.345 MHZ CH 35: 27.355MHZ CH 36: 27.365 MHZ CH 37: 27.375 MHZ CH 38: 27.385 MHZ CH 39: 27.395 MHZ CH 40: 27.405 MHZ.

CALLING CHANNEL UNTUK GROUP 113 DTR ADALAH CH 14 AM CALLING, CH 20 FM CALLING DAN CH 22 SSB CALLING. (113DTR xxx). http://113dtr.blogspot.com/

Bagi mereka yang tinggal di sekitar Kuala Lumpur, Gombak dan sekitarnya boleh membuat pangilan di CH 14 AM CALLING (27.125Mhz) CH 20 FM CALLING (27.205Mhz) dan CH 22 USB CALLING (27.225MHz). Untuk UHF CB CH 19 477.23755Mhz, CH 30 477.375Mhz FM MODE sahaja.

Unofficial International Calling Frequency adalah 27.555MHZ, anda boleh cuba memanggil international CBer station di Frquency ini.

Pengguna CB Radio selalu menggunakan 10 CODE untuk meringkaskan perbualan mereka di radio diantara CODE yang selalu di gunakan di CB Radio adalah;

10-1: Receiving Poorly
10-2: Receiving well
10-3: Stop transmitting
10-4: Ok, message received
10-5: Relay message
10-6: Busy, stand by
10-7: Out of service
10-8: In service
10-9: Repeat Message
10-10: Transmission completed, standing by
10-11: Talking too rapidly
10-12: Visitors present ... Shhhh!
10-13: Advise weather/road conditions
10-17: Urgent Business
10-20: Location
10-34: Trouble at this station, help needed
10-42: Traffic accident
10-43: Traffic jam
10-70: Fire at truck stop
10-73: Speed trap
10-99: Mission completed, all units secure
10-100: Emergency operation on Channel
PERINGATAN PENTING: Bagi peminat radio cb atau sebarang radio dua hala, sekiranya anda berhajat untuk melancong ke negara Thailand anda di nasihatkan untuk tidak membawa serta menggunakan sebarang peralatan Radio dua hala atau Walkie -Talkie, Transceiver atau Mobile radio, Sekiranya anda tidak memiliki sebarang lesen radio samada lesen Radio Amateur atau lesen Radio Komersial kerana bagi negara Thailand adalah menjadi kesalahan mandatori memiliki peralatan radio perhubungan dua hala tanpa lesen yang sah. Anda boleh di tuduh sebagai pengintip dan menggugat keselamatan negara Thailand. Anda boleh dipenjara 7 tahun atau denda sekitar RM51,000.00(bukan warga Thailand). Jadi berhati-hatilah dengan undang-undang perhubungan radio di setiap negara.
Satu lagi perkara yang perlu di ambil perhatian adalah kebanyakan CB RADIO perlu di sambungkan microphone pada microphone connector barulah speaker nya mengeluarkan bunyi, kalau tidak speaker CB radio langsung tidak mengeluarkan bunyi.. Seolah-olah rosak. !! JANGAN SAMPAI TERTIPU !!!

LINK MCMC MENGENAI CB RADIO ATAU PRS RADIO.

Link: http://113dtr.blogspot.com

Link:https://www.mcmc.gov.my/skmmgovmy/media/General/pdf/Class-Assignment-no-1-of-2019(7-February-2019).pdf

Saturday, 3 October 2020

CB POWER AMPLIFIER BaoJie BJ-200

Kebanyakan pengguna CB Radio sangat kecewa kerana rf power output bagi pemancar CB Radio mereka hanya dibenarkan setakat 4 ke 5 watt atau 12watt pep sahaja. Ada di antara CBer begitu teruja untuk memasang 'kasut' (PA), Diantara kasut yang dijual itu adalah BAOJIE BJ-200 atau KL-200, di 'claim' dapat menguatkan rf sehingga 50watt ke 200watt dengan input power sekitar 3 ke 4 watt. Namun demikian perlulah kita ketahui bahawa rf pa untuk cb radio keseluruhan bahagian output tidak mempunyai sebarang lowpass filter. Ini boleh menyebabkan berlakunya penyebaran gelombang harmonics kerana PA ini adalah broadband rf pa (10Mhz ke 30Mhz). Contoh circuits diagram PA KL-203 untuk rf output sekitar 200Watt.

BAO JIE BJ200 (50W)

Perhatikan bahagian output PA itu terus disambung kepada output relay dan output socket tanpa terlebih dahulu disambungkan ke lowpass filter. BaoJie BJ-200 juga menggunakan layout yang sama seperti layout KL-203 dimana tidak dipasangkan sebarang lowpass filter sebelum di sambung ke socket antenna. Lowpass filter boleh menghalang pengeluaran gelombang harmonic 2nd, 3rd harmonics atau 4th (27mhz x2=54mhz atau 3rd =81mhz atau 4th harmonics di 108mhz), Kita perhatikan sekiranya harmonics yang dihasilkan pada 108Mhz dan power outputnya tinggi , maka ini akan mengganggu frequency 108mhz yang mungkin ada penyiaran radio broadcast di frequency ini!. Jadi langkah yang terbaik sekiranya ingin menggunakan 'kasut' maka perlulah memasang lowpass filter sebelum di sambung kepada antenna. Circuits lowpass filter adalah seperti di bawah.

Untuk CB Band boleh dibuat sebagai 'aircore' seperti dibawah.

Bagi sesiapa yang bercadang untuk menggunakan kasut pada cb radio mereka maka bolehlah mencari copper wire size mengikut power output bagi kasut tersebut, seperti saiz 18swg adalah untuk output sekitar 300watt.

Lowpass filter bagi RF PA 1Kw, allband (amateur) allmode.

Selamat Berkomunikasi di CB Band Radio, frequency yang dibenarkan anda rakyat Malaysia menggunakannya.

Thursday, 4 June 2020

PEMBERITAHUAN DARI SKMM (MCMC) PRS 477MHz

Pihak MCMC telah mengeluarkan notis atau pemberitahuan mengenai penggunaan peralatan Radio Peribadi atau Personal Radio Service Devices UHF CB 477Mhz, akan di BATALKAN berkuatkuasa pada 1 Jan 2021. Harap Maklum !. Anda masih boleh menggunakan UHF CB 446MHz sebanyak (24CH) iaitu 8CH untuk analoq dan 16 CH untuk Digital.

Friday, 24 April 2020

ANYTONE AT-708 CB TRANSCEIVER

Untuk kali ini saya ingin memperkenalkan satu lagi CB RADIO mode AM FM keluaran Qixiang Electron Science & Technology Co. Ltd, China. Model ini sebenarnya adalah bersamaan dengan model keluaran syarikat Midland Europe iaitu Midland Alan 78 plus, Midland Alan 78 plus multi dan Midland Alan 78 PRO. Juga di jual dengan jenama lain iaitu Storm Matrix, Soontone ST-708, Voyager VR-78 Plus dan Maxlog ML-78 Plus. Model ini di keluarkan dalam 2 versi iaitu export model dan multi-com model untuk kegunaan negara Eropah seperti UK, German dan sebagainya. Untuk export model Model AT-708 ada sedikit kelebihan dimana frequency boleh diubah untuk di gunakan pada 10m Amateur Band dan power output sekitar 8watt. Manakala model Multi-com lebih kepada specification negara eropah berkaitan mode dan frequency.

Spesifikasi yang dikeluarkan oleh manufacturer adalah:

Channel: 40CH, Frequency range: 26.965Mhz- 27.405Mhz, Export ; 25.615Mhz -30.125Mhz (400CH). Size; 180mm (L) x 35mm (H) x 140mm (W). Dual conversion superhet, intermediate IF:10.695 dan 455khz. Sensitivity: 0.5microVolt for 20dB SINAD. Standby current sekitar 250mA. Untuk Transmitter: AM + FM 4Watt @13.2volt DC (untuk export model 8watt). Current drain tanpa modulation adalah sekitar 1100mA.
Package mengandungi : cb radio, microphone dan user manual.

Saiz berbanding dengan wang RM1.00

Bentuk microphone yang di sediakan.

Saiz berbanding dengan Quad Bander Yaesu FT-8900R

PCB Board

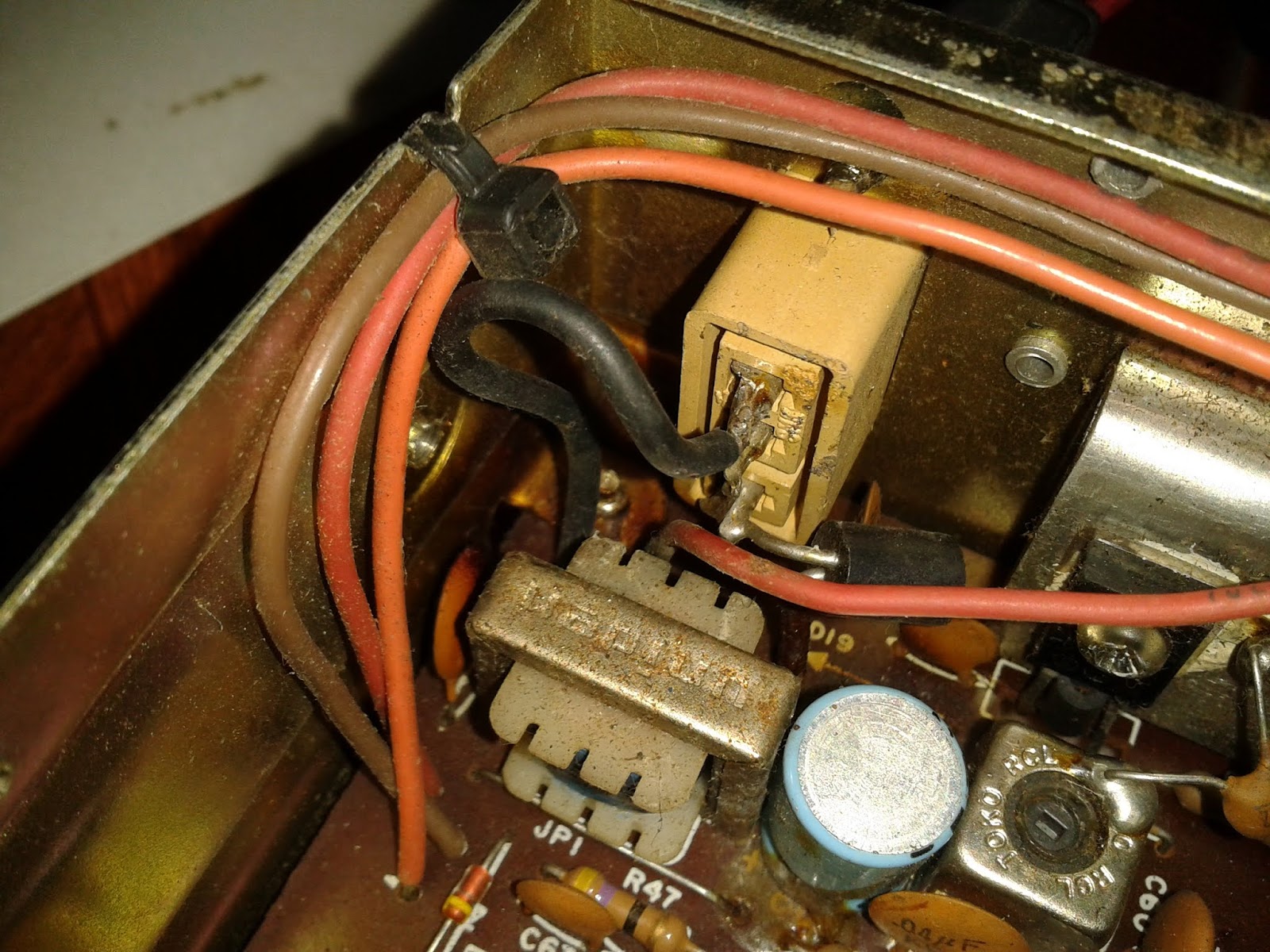

Modulation transformer untuk AM mode

RF Driver menggunakan transistor 2SC2314 dan RF Final 2SC2166 atau 2SC2078.

Lowpass Filter untuk RF output.

Anytone AT-708 boleh di beli melalui on-line shoppe atau lazada berharga sekitar RM450 - RM500.

Bersambung dengan ujian pemancaran dan perhubungan........

Selamat Berkomunikasi di CB Band Radio, frequency yang dibenarkan anda rakyat Malaysia menggunakannya.

Friday, 17 January 2020

TAHUN 2020

Saya ingin mengucapkan selamat menyambut tahun baru 2020 kepada semua follower's Blog CB RADIO ini, telah hampir 9 tahun saya menulis di blog CB radio bermula pada February 2011. Terima kasih dan syabas di ucapkan kerana masih menjadikan CB RADIO sebagai salah satu pilihan hobi yang sangat istimewa, banyak kenangan atau nostalgia dalam memenuhi hobi radio ini. Untuk membuka tirai tahun baru ini saya ingin menulis mengenai cb radio yang menyentuh soal teknikal, tapi tak lah terlalu mendalam yang sukar difahami, cuma menyangkut soal...

1. Mengenai `symtoms` atau tanda-tanda kerosakan yang cb radio rosak. Bagaimana untuk mengesahkan yang cb radio dah rosak.

2. Peralatan yang sangat di perlukan oleh seorang `Cbers` untuk menyenangkan kerja-kerja instalasi radio cb atau antenna samada pada kenderaan atau homebase.

3. Komponen electronics yang sebaiknya ada dalam simpanan untuk tujuan pembaikan sekiranya CB Radio anda rosak atau tidak berfungsi.

4. Cara menguji RF Power Transistor yang di gunakan di bahagian transmitter output.

Untuk permulaan saya akan bincangkan mengenai 'symtoms' atau tanda-tanda cb radio rosak di bahagian penerima atau receiver atau speaker tidak mengeluarkan apa-apa bunyi atau 'noises'. Namun demikian perlu di ingat, mestilah ada meja khusus untuk tujuan membaiki peralatan transceiver atau cb radio. Kalau tidak akan berlaku kehilangan nut atau skrew cb radio apabila kita 'telah dismentled'.

Antara peralatan yang perlu ada bagi tujuan pembaikan atau 'service' cb radio adalah power supply tambahan iaitu 13.8volt sekurang-kurang 3 ampere atau lebih dan digital multimeter. Perlu diingat membaiki peralatan cb radio atau transceiver bukanlah perkara mudah dan boleh dibuat oleh semua Cber's kerana perlu juga ada pengetahuan mengenai electronics.

Symtoms: CB Radio langsung tidak mengeluarkan bunyi atau 'noise'.

Perkara yang perlu di lakukan: Check fuse di belakang CB radio atau ' 'fuse pada 'power cord' (inline fuse).

In-line fuse di dapati putus, ada beberapa kemungkinan yang berlaku di antaranya, ada wire 'shorted' ke ground atau chasis cb radio.

In-line fuse pada cb radio

In-line fuse.

Diode reverse polarity protector

In-line fuse akan putus (blown) bila ada berlaku shorted circuit atau polarity bateri yang di masukan kepada cb radio terbalik antara negative (-) atau positive (+).

Circuit diagram in-line fuse dan diode protector pada cb radio.

Diode protector (reverse polarity) akan blown atau putus sekiranya berlaku shorted pada diode atau sebagainya.

1.2 Ada terdapat juga cb radio yang perlukan microphone disambung pada radio, barulah speaker berfungsi seperti biasa.

1.3 Tentukan yang power supply 13.8V telah di sambungkan pada cb radio.

2.0 Transmitter tidak boleh memancar walaupun PTT pada microphone di tekan

- Check microphone cable samada putus atau sebagainya, PTT switch juga boleh rosak dan menyebabkan transmitter tidak boleh memancar.
- Setengah cb radio ada switch CB/PA, check kedudukan switch pada CB Radio.

3.0 Inline fuse blows bila ptt microphone di tekan.

- Ada shorted pada cb radio, antenna shorted (boleh menyebabkan final transistor terbakar).
- Final rf power transistor terbakar (berlaku bila ptt microphone di tekan, sedangkan antenna tidak dipasang pada cb radio).

4.0 Jarak perhubungan cuma sekitar setengah batu sahaja.

- Antenna perlu di laraskan berpandukan swr meter (antenna tidak matching).
- Microphone tidak dalam keadaan maksimum gain.
- Final transistor telah terbakar, rf signal yang keluar sudah berkurang.

5.0 Peralatan yang perlu ada pada CBer's sekurang-kurangnya adalah,
- SWR meter, Multimeter untuk testing, soldering iron dan sucker,

SWR meter khas untuk CB radio sahaja

6.0 Antara komponen electronics yang diperlukan sekiranya boleh di beli antaranya adalah rf power transistor seperti 2SC2092, 2SC2078, 2SC1969(dah susah untuk dapatkan), 2SC2166, 2SC1973, 2SC1306, 2SC2029, 2SC2075, 2SC2312 (untuk output power sekitar 15watt max),2SD837, 2SD325 (dc modulator) dan sebagainya.

SELAMAT BERKOMUNIKASI DI CB BAND RADIO, FREQUENCY YANG DIBENARKAN ANDA RAKYAT MALAYSIA MENGGUNAKANYA.
