CB Radio atau CITIZEN BAND radio sangat popular di Amerika sekitar tahun 70an. Kemudian penggunaanya merebak ke negara-negara lain seperti Britain, Australia, New Zealand serta lain-lain negara. Kebanyakan negara di seluruh dunia sekarang ini, sudah tidak memerlukan personal lesen atau lesen CB Radio untuk menggunakan CB Radio, tidak sebagaimana penggunaan Radio Amateur yang memerlukan AA (lesen Pengendalian Radio Amateur) dimana pemiliknya perlu lulus ujian atau peperiksaan Radio Amateur. USA menggugurkan keperluan lesen CB Radio sekitar tahun 1982 di ikuti negara Australia termasuk UK pada tahun 2006 serta lain-lain negara eropah. Penggunaan CB Radio di Malaysia tidak begitu ketara kerana di Malaysia pada masa lalu sangat-sangat ketat peraturan mengenai pengunaan gelombang radio dan CB radio mulai sah di gunakan di Malaysia bilamana pihak MCMC (Malaysia Communication and Multimedia Comission) atau SKMM (Suruhanjaya Komunikasi dan Mutimedia Malaysia) mengeluarkan notis pengumuman PENGUNTUKAN KELAS pada April 2000 dan di tambah beberapa frequency baru pada 1 APRIL 2010 ( Class Assignments no. 1 of 2010). Penggunaan CB radio di Malaysia TIDAK DI KENAKAN APA-APA BAYARAN atau MEMERLUKAN LESEN PERIBADI (AA) seperti RADIO AMATEUR selagi penggunaanya mengikut peraturan-peraturan yang di sebutkan didalam PENGUMUMAN PENGUNTUKAN KELAS,. Jadual ke lima adalah penerangan untuk CB RADIO atau PERSONEL RADIO SERVICES. CITIZEN BAND RADIO (CB Radio) atau Personal Radio Service (PRS) yang di benarkan untuk di gunakan tanpa lesen di Malaysia mestilah menggunakan frequency berikut: 1. 26.965 Mhz to 27.405 Mhz multimode 4 Watt AM/FM 12 Watt pep SSB (HF 40 Channel) 2. 477.0125 Mhz to 477.4875 Mhz FM mode 5 Watt (UHF 39 Channel) 3. 477.525 Mhz to 477.9875 Mhz FM mode 0.5 Watt (UHF 39 Channel) (Akan Di BATALkan penggunaanya mulai 1 Jan 2021 )4. PMR 446.00625 Mhz to 446.09375 Mhz FM mode 0.5Watt (8 Channel) 5. Digital PMR 446.103125 Mhz to 446.196875 Mhz Digital FM mode 0.5 Watt (16 Channel). Jadi disini menunjukkan sekarang ini orang ramai tidak dihalang untuk menggunakan peralatan radio comumunications tanpa perlu mendapatkan lesen peribadi selagi penggunaannya mengikut terma dan syarat MCMC (SKMM), kerana ianya tidak perlu menduduki apa-apa peperiksaan seperti Radio Amateur atau Ham Radio. Anda boleh menubuhkan group atau KELAB CB RADIO dikalangan rakan-rakan anda dan memilih senarai frquency mana yang anda ingin gunakan, samada CB HF 27 Mhz atau UHF CB FM 477 Mhz atau PMR 446 Mhz atau kesemua frequency yang di benarkan dengan membeli transceiver atau walkie-talkie untuk HF 27Mhz CB dan UHF 446Mhz atau 477Mhz. Sesungguhnya hobi di bidang radio ini mempunyai keseronokan tersendiri yang tidak ditemui dalam hobi yang lain, kenapa anda tidak ceburi dan rasai sendiri keseronokan bersembang dengan rakan-rakan yang anda kenali atau baru ingin mengenalinya melalui udara tanpa memikirkan bil yang harus dibayar seperti penggunaan talipon bimbit.!!!. Melakukan eksperimen atau membuat sendiri CB antenna, power supply atau melakukan DXing dengan berkumpul sesama rakan CBer. Jarak perhubungan purata CB radio adalah di antara 2km hingga 18km dimana dalam masa-masa tertentu boleh mencapai sehingga ribuan km sekiranya anda menggunakan HF CB 27Mhz mode SSB (USB atau LSB) !!!.

CB RADIO ADALAH UNTUK KEGUNAAN SEMUA RAKYAT DI MALAYSIA. TANPA PERLU MEMBAYAR SEBARANG LESEN PERIBADI ATAU MENGAMBIL SEBARANG PEPERIKSAAN !. TUNGGU APALAGI BELILAH CB TRANSCEIVER DAN MULAI `ON AIR`Yang perlu cuma anda membeli sebuah CB Transceiver, power supply dan antenna atau Mobile CB antenna (untuk kegunaan pada kereta, lori, caravan atau bas). Anda boleh membeli CB Transceiver samada melalui on-line seperti melalui Ebay, Mudah.my, Lelong.my atau AliBaba.com atau kedai yang menjual Radio Transceiver samada di Jalan Pasar KL atau Low Yatt Pudu Kl. Tak kira anda siapa, peguam, jurutera, pemandu bas, pemandu trailer kontena, pemandu teksi, guru atau sebagainya yang penting anda sukakan hobi perhubungan radio maka cb radio ni sangat berguna untuk anda gunakan semasa dalam perjalanan, semasa berkonvoi, semasa kecemasan atau hanya untuk sembang-sembang. PERINGATAN ! Adalah menjadi kesalahan disisi undang-undang Suruhanjaya Komunikasi dan Multimedia Malaysia (MCMC), menggunakan sebarang peralatan komunikasi dua hala selain dari CB RADIO atau PMR di dalam kenderaan atau sebagainya tanpa memiliki lesen (AA) yang sah, jadi satu-satunya alat komunikasi dua hala yang tidak memerlukan lesen untuk digunakan adalah CB RADIO atau PRS RADIO.

Anda boleh mula 'on air' dengan monitor di CH 11 (Calling Channel 27.085 MHZ) atau CH 30(27.305 MHZ) !. Semoga kita bertemu di udara di CH 11 atau CH 30 atau dimana-mana CH yang dibenarkan (40CH). Yang perlu anda ketahui MCMC menetapkan CH 9 (27.065 MHZ) adalah untuk tujuan KECEMASAN (CH EMERGENCY) dan CH 11 (27.085 MHZ) adalah CH PANGGILAN (CH CALLING). CH 1: 26.965 MHZ CH 2: 26.975 MHZ CH 3: 26.985 MHZ CH 4: 27.005MHZ CH 5 : 27.015 MHZ CH 6: 27.025 MHZ CH 7: 27.035 MHZ CH 8: 27.055 MHZ CH 9: 27.065 MHZ (EMERGENCY) CH 10: 27.075 MHZ CH 11: 27.085 MHZ (CALLING) CH 12: 27.105 MHz CH 13: 27.115 MHZ CH 14: 27.125 MHZ CH 15: 27.135 MHZ CH 16: 27.155 MHZ CH 17: 27.165 MHZ CH 18: 27.175 MHZ CH 19: 27.185 MHZ CH 20: 27.205 MHZ CH 21: 27.215 MHZ CH 22: 27.225 MHZ CH 23: 27.255 MHZ CH 24: 27.235 MHZ CH 25: 27.245 MHZ CH 26: 27.265 MHZ CH 27: 27.275 MHZ CH 28: 27.285 MHZ CH 29: 27.295 MHZ CH 30: 27.305 MHZ (Indonesian CBer`s Active) CH 31: 27.315 MHZ CH 32: 27.325 MHZ CH 33: 27.335 MHZ CH 34: 27.345 MHZ CH 35: 27.355MHZ CH 36: 27.365 MHZ CH 37: 27.375 MHZ CH 38: 27.385 MHZ CH 39: 27.395 MHZ CH 40: 27.405 MHZ.

CALLING CHANNEL UNTUK GROUP 113 DTR ADALAH CH 14 AM CALLING, CH 20 FM CALLING DAN CH 22 SSB CALLING. (113DTR xxx). http://113dtr.blogspot.com/

Bagi mereka yang tinggal di sekitar Kuala Lumpur, Gombak dan sekitarnya boleh membuat pangilan di CH 14 AM CALLING (27.125Mhz) CH 20 FM CALLING (27.205Mhz) dan CH 22 USB CALLING (27.225MHz). Untuk UHF CB CH 19 477.23755Mhz, CH 30 477.375Mhz FM MODE sahaja.

Unofficial International Calling Frequency adalah 27.555MHZ, anda boleh cuba memanggil international CBer station di Frquency ini.

Pengguna CB Radio selalu menggunakan 10 CODE untuk meringkaskan perbualan mereka di radio diantara CODE yang selalu di gunakan di CB Radio adalah;

10-1: Receiving Poorly
10-2: Receiving well
10-3: Stop transmitting
10-4: Ok, message received
10-5: Relay message
10-6: Busy, stand by
10-7: Out of service
10-8: In service
10-9: Repeat Message
10-10: Transmission completed, standing by
10-11: Talking too rapidly
10-12: Visitors present ... Shhhh!
10-13: Advise weather/road conditions
10-17: Urgent Business
10-20: Location
10-34: Trouble at this station, help needed
10-42: Traffic accident
10-43: Traffic jam
10-70: Fire at truck stop
10-73: Speed trap
10-99: Mission completed, all units secure
10-100: Emergency operation on Channel
PERINGATAN PENTING: Bagi peminat radio cb atau sebarang radio dua hala, sekiranya anda berhajat untuk melancong ke negara Thailand anda di nasihatkan untuk tidak membawa serta menggunakan sebarang peralatan Radio dua hala atau Walkie -Talkie, Transceiver atau Mobile radio, Sekiranya anda tidak memiliki sebarang lesen radio samada lesen Radio Amateur atau lesen Radio Komersial kerana bagi negara Thailand adalah menjadi kesalahan mandatori memiliki peralatan radio perhubungan dua hala tanpa lesen yang sah. Anda boleh di tuduh sebagai pengintip dan menggugat keselamatan negara Thailand. Anda boleh dipenjara 7 tahun atau denda sekitar RM51,000.00(bukan warga Thailand). Jadi berhati-hatilah dengan undang-undang perhubungan radio di setiap negara.
Satu lagi perkara yang perlu di ambil perhatian adalah kebanyakan CB RADIO perlu di sambungkan microphone pada microphone connector barulah speaker nya mengeluarkan bunyi, kalau tidak speaker CB radio langsung tidak mengeluarkan bunyi.. Seolah-olah rosak. !! JANGAN SAMPAI TERTIPU !!!

LINK MCMC MENGENAI CB RADIO ATAU PRS RADIO.

Link: http://113dtr.blogspot.com

Link:https://www.mcmc.gov.my/skmmgovmy/media/General/pdf/Class-Assignment-no-1-of-2019(7-February-2019).pdf

Wednesday, 28 December 2011

TEAM CB TRANSCEIVER

Kali ini saya akan memperkenalkan CB Transceiver dari jenama TEAM. Kebanyakan jenama ini di ekspot ke negara Eropah seperti England, Russia, German, Sweden dan sebagainya kerana negara eropah buat masa ini cuma membenarkan penggunaan Mode AM / FM sahaja. Tapi mengikut group-group CB Radio yang aktif mengatakan mulai tahun 2012, peraturan radio CB di negara Eropah akan berubah dimana CB Radio yang mempunyai MULTIMODE boleh digunakan, cuma perlu menunggu pengumuman rasmi sahaja!.
Berbalik kepada CB Transceiver TEAM MC-8 ianya berkuasa 4 Watt FM dan 1 Watt AM. Mempunyai LCD display berlatar belakang warna led cerah, Tone switch, CHannel scanning, S-meter, Dual Watch, Priority CH 9 (for truckeror Highway monitor), Rotary CH selector,External s-meter, External speaker, UP DOWN Mic dengan tone switch, berukuran 131 x 32 x 145 mm, seberat 750gram sahaja.

Dengan keadaan saiznya yang kecil, membolehkan TEAM MC-8 diletakkan dimana-mana sahaja kerana ianya sangat kompak. Receiver sensitivity agak ok sekitar 0.6uV per 60dB. Semasa mengadakan ujian dengan rakan CB, SD115 yang berada lebih kurang 5 KM dari tempat saya mengatakan audio yang diterima adalah cukup jelas audio nya begitu juga dengan readiblity 5 X 9 +20 dB. Saya menggunakan MODE AM dengan kuasa keluaran cuma 1 Watt Sahaja.

Satu keunikan yang ada pada TEAM MC-8 ini adalah keupayaannya untuk monitor dua CH berselang seli sebagai contoh CH 9 dengan CH 11. Saya menggunakan antenna CB ALAN CTE 5/8 Lambda.

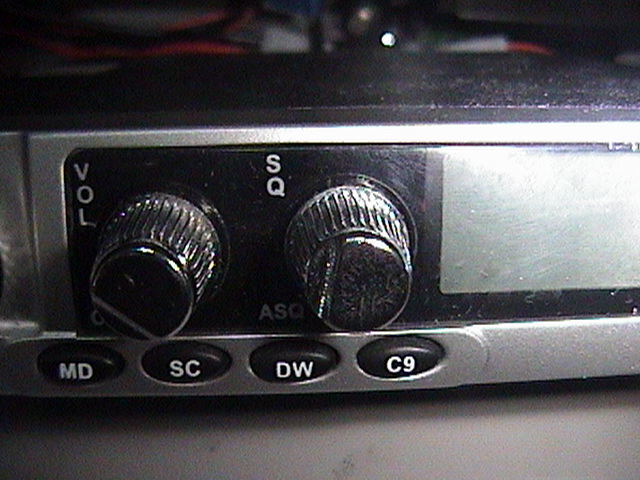

Dibawah ini ada beberapa foto TEAM MC-8 yang sempat di `upload`kan.

Di bawah ini ada di tunjukkan video klip semasa ujian penerimaan (receiver sensitivity) menggunakan CB TEAM MC-8. Video ini di ambil pada jam 7.00 pm waktu tempatan.

Thursday, 8 December 2011

FREQUENCY COUNTER

Salam, Pada kali ini saya akan bercerita mengenai frequency counter, atau penunjuk frequency. Kebanyakan CB radio cuma mempunyai CHANNEL indicator sahaja yakni penunjuk nombor channel sahaja bukan frequency 27MHZ seperti yang kita fahami di mana CB Radio frequency berada pada julat 26.695MHZ hingga ke 27.405MHZ (CHANNEL 1 hingga CHANNEL 40). Jadi kita memerlukan frequency counter untuk mengetahui pada CH 15 itu apakah frequency yang di keluarkan oleh pemancar atau transmitter sebenarnya. Harga sebuah frequency counter yang paling murah pun berharga sekitar RM170.00. Apakata kalau kita mampu membuat sendiri frequency counter yang boleh membaca frequency sekitar 1HZ hingga 50MHZ ??. Tentu menyeronokan hasil kerja tangan kita sendiri. Dan ianya bolehlah kita letakan pada CB TRANSCEIVER yang tidak mempunyai frequency counter !.Apa yang anda perlu ialah bebrapa biji resistor, crystal 4Mhz, 16 x 1 LCD Display, 5volt voltage regulator, transistor npn, inductor 10uH, capasitor, PIC16F84 serta kebolehan memprogram PIC Chip. Dibawah ada foto-foto yang boleh di jadikan sebagai panduan.

Hexidecimal yang perlu di programkan kedalam PIC 16F84 (hex.f002)

Cukup simple kan?

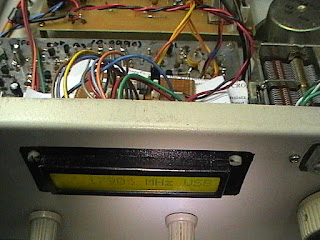

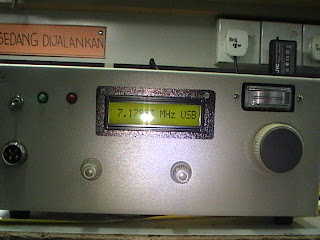

Sebuah frequency counter yang siap dipasang pada homebrew HF Transceiver seperti yang di tunjukan dibawah

Seperti yang dapat dilihat frequency counter ini boleh dibuat pada stripboard sahaja tidak memerlukan PCB board yang perlu di 'etch' atau sebagainya.

Thanks to PHIL RICE VK3BHR to updated frequency counter project. Untuk anda yang ingin mencubanya bolehlah masuk link ini https://sites.google.com/site/vk3bhr/home/fm2/
