CB RADIO DI MALAYSIA

CB RADIO DI MALAYSIA

CB Radio atau CITIZEN BAND radio sangat popular di Amerika sekitar tahun 70an. Kemudian penggunaanya merebak ke negara-negara lain seperti Britain, Australia, New Zealand serta lain-lain negara. Kebanyakan negara di seluruh dunia sekarang ini, sudah tidak memerlukan personal lesen atau lesen CB Radio untuk menggunakan CB Radio, tidak sebagaimana penggunaan Radio Amateur yang memerlukan AA (lesen Pengendalian Radio Amateur) dimana pemiliknya perlu lulus ujian atau peperiksaan Radio Amateur. USA menggugurkan keperluan lesen CB Radio sekitar tahun 1982 di ikuti negara Australia termasuk UK pada tahun 2006 serta lain-lain negara eropah. Penggunaan CB Radio di Malaysia tidak begitu ketara kerana di Malaysia pada masa lalu sangat-sangat ketat peraturan mengenai pengunaan gelombang radio dan CB radio mulai sah di gunakan di Malaysia bilamana pihak MCMC (Malaysia Communication and Multimedia Comission) atau SKMM (Suruhanjaya Komunikasi dan Mutimedia Malaysia) mengeluarkan notis pengumuman PENGUNTUKAN KELAS pada April 2000 dan di tambah beberapa frequency baru pada 1 APRIL 2010 ( Class Assignments no. 1 of 2010). Penggunaan CB radio di Malaysia TIDAK DI KENAKAN APA-APA BAYARAN atau MEMERLUKAN LESEN PERIBADI (AA) seperti RADIO AMATEUR selagi penggunaanya mengikut peraturan-peraturan yang di sebutkan didalam PENGUMUMAN PENGUNTUKAN KELAS,. Jadual ke lima adalah penerangan untuk CB RADIO atau PERSONEL RADIO SERVICES. CITIZEN BAND RADIO (CB Radio) atau Personal Radio Service (PRS) yang di benarkan untuk di gunakan tanpa lesen di Malaysia mestilah menggunakan frequency berikut: 1. 26.965 Mhz to 27.405 Mhz multimode 4 Watt AM/FM 12 Watt pep SSB (HF 40 Channel) 2. 477.0125 Mhz to 477.4875 Mhz FM mode 5 Watt (UHF 39 Channel) 3. 477.525 Mhz to 477.9875 Mhz FM mode 0.5 Watt (UHF 39 Channel) (Akan Di BATALkan penggunaanya mulai 1 Jan 2021 )4. PMR 446.00625 Mhz to 446.09375 Mhz FM mode 0.5Watt (8 Channel) 5. Digital PMR 446.103125 Mhz to 446.196875 Mhz Digital FM mode 0.5 Watt (16 Channel). Jadi disini menunjukkan sekarang ini orang ramai tidak dihalang untuk menggunakan peralatan radio comumunications tanpa perlu mendapatkan lesen peribadi selagi penggunaannya mengikut terma dan syarat MCMC (SKMM), kerana ianya tidak perlu menduduki apa-apa peperiksaan seperti Radio Amateur atau Ham Radio. Anda boleh menubuhkan group atau KELAB CB RADIO dikalangan rakan-rakan anda dan memilih senarai frquency mana yang anda ingin gunakan, samada CB HF 27 Mhz atau UHF CB FM 477 Mhz atau PMR 446 Mhz atau kesemua frequency yang di benarkan dengan membeli transceiver atau walkie-talkie untuk HF 27Mhz CB dan UHF 446Mhz atau 477Mhz. Sesungguhnya hobi di bidang radio ini mempunyai keseronokan tersendiri yang tidak ditemui dalam hobi yang lain, kenapa anda tidak ceburi dan rasai sendiri keseronokan bersembang dengan rakan-rakan yang anda kenali atau baru ingin mengenalinya melalui udara tanpa memikirkan bil yang harus dibayar seperti penggunaan talipon bimbit.!!!. Melakukan eksperimen atau membuat sendiri CB antenna, power supply atau melakukan DXing dengan berkumpul sesama rakan CBer. Jarak perhubungan purata CB radio adalah di antara 2km hingga 18km dimana dalam masa-masa tertentu boleh mencapai sehingga ribuan km sekiranya anda menggunakan HF CB 27Mhz mode SSB (USB atau LSB) !!!.

CB RADIO ADALAH UNTUK KEGUNAAN SEMUA RAKYAT DI MALAYSIA. TANPA PERLU MEMBAYAR SEBARANG LESEN PERIBADI ATAU MENGAMBIL SEBARANG PEPERIKSAAN !. TUNGGU APALAGI BELILAH CB TRANSCEIVER DAN MULAI `ON AIR`Yang perlu cuma anda membeli sebuah CB Transceiver, power supply dan antenna atau Mobile CB antenna (untuk kegunaan pada kereta, lori, caravan atau bas). Anda boleh membeli CB Transceiver samada melalui on-line seperti melalui Ebay, Mudah.my, Lelong.my atau AliBaba.com atau kedai yang menjual Radio Transceiver samada di Jalan Pasar KL atau Low Yatt Pudu Kl. Tak kira anda siapa, peguam, jurutera, pemandu bas, pemandu trailer kontena, pemandu teksi, guru atau sebagainya yang penting anda sukakan hobi perhubungan radio maka cb radio ni sangat berguna untuk anda gunakan semasa dalam perjalanan, semasa berkonvoi, semasa kecemasan atau hanya untuk sembang-sembang. PERINGATAN ! Adalah menjadi kesalahan disisi undang-undang Suruhanjaya Komunikasi dan Multimedia Malaysia (MCMC), menggunakan sebarang peralatan komunikasi dua hala selain dari CB RADIO atau PMR di dalam kenderaan atau sebagainya tanpa memiliki lesen (AA) yang sah, jadi satu-satunya alat komunikasi dua hala yang tidak memerlukan lesen untuk digunakan adalah CB RADIO atau PRS RADIO.

Anda boleh mula 'on air' dengan monitor di CH 11 (Calling Channel 27.085 MHZ) atau CH 30(27.305 MHZ) !. Semoga kita bertemu di udara di CH 11 atau CH 30 atau dimana-mana CH yang dibenarkan (40CH). Yang perlu anda ketahui MCMC menetapkan CH 9 (27.065 MHZ) adalah untuk tujuan KECEMASAN (CH EMERGENCY) dan CH 11 (27.085 MHZ) adalah CH PANGGILAN (CH CALLING). CH 1: 26.965 MHZ CH 2: 26.975 MHZ CH 3: 26.985 MHZ CH 4: 27.005MHZ CH 5 : 27.015 MHZ CH 6: 27.025 MHZ CH 7: 27.035 MHZ CH 8: 27.055 MHZ CH 9: 27.065 MHZ (EMERGENCY) CH 10: 27.075 MHZ CH 11: 27.085 MHZ (CALLING) CH 12: 27.105 MHz CH 13: 27.115 MHZ CH 14: 27.125 MHZ CH 15: 27.135 MHZ CH 16: 27.155 MHZ CH 17: 27.165 MHZ CH 18: 27.175 MHZ CH 19: 27.185 MHZ CH 20: 27.205 MHZ CH 21: 27.215 MHZ CH 22: 27.225 MHZ CH 23: 27.255 MHZ CH 24: 27.235 MHZ CH 25: 27.245 MHZ CH 26: 27.265 MHZ CH 27: 27.275 MHZ CH 28: 27.285 MHZ CH 29: 27.295 MHZ CH 30: 27.305 MHZ (Indonesian CBer`s Active) CH 31: 27.315 MHZ CH 32: 27.325 MHZ CH 33: 27.335 MHZ CH 34: 27.345 MHZ CH 35: 27.355MHZ CH 36: 27.365 MHZ CH 37: 27.375 MHZ CH 38: 27.385 MHZ CH 39: 27.395 MHZ CH 40: 27.405 MHZ.

CALLING CHANNEL UNTUK GROUP 113 DTR ADALAH CH 14 AM CALLING, CH 20 FM CALLING DAN CH 22 SSB CALLING. (113DTR xxx). http://113dtr.blogspot.com/

Bagi mereka yang tinggal di sekitar Kuala Lumpur, Gombak dan sekitarnya boleh membuat pangilan di CH 14 AM CALLING (27.125Mhz) CH 20 FM CALLING (27.205Mhz) dan CH 22 USB CALLING (27.225MHz). Untuk UHF CB CH 19 477.23755Mhz, CH 30 477.375Mhz FM MODE sahaja.

Unofficial International Calling Frequency adalah 27.555MHZ, anda boleh cuba memanggil international CBer station di Frquency ini.

Pengguna CB Radio selalu menggunakan 10 CODE untuk meringkaskan perbualan mereka di radio diantara CODE yang selalu di gunakan di CB Radio adalah;

10-1: Receiving Poorly
10-2: Receiving well
10-3: Stop transmitting
10-4: Ok, message received
10-5: Relay message
10-6: Busy, stand by
10-7: Out of service
10-8: In service
10-9: Repeat Message
10-10: Transmission completed, standing by
10-11: Talking too rapidly
10-12: Visitors present ... Shhhh!
10-13: Advise weather/road conditions
10-17: Urgent Business
10-20: Location
10-34: Trouble at this station, help needed
10-42: Traffic accident
10-43: Traffic jam
10-70: Fire at truck stop
10-73: Speed trap
10-99: Mission completed, all units secure
10-100: Emergency operation on Channel
PERINGATAN PENTING: Bagi peminat radio cb atau sebarang radio dua hala, sekiranya anda berhajat untuk melancong ke negara Thailand anda di nasihatkan untuk tidak membawa serta menggunakan sebarang peralatan Radio dua hala atau Walkie -Talkie, Transceiver atau Mobile radio, Sekiranya anda tidak memiliki sebarang lesen radio samada lesen Radio Amateur atau lesen Radio Komersial kerana bagi negara Thailand adalah menjadi kesalahan mandatori memiliki peralatan radio perhubungan dua hala tanpa lesen yang sah. Anda boleh di tuduh sebagai pengintip dan menggugat keselamatan negara Thailand. Anda boleh dipenjara 7 tahun atau denda sekitar RM51,000.00(bukan warga Thailand). Jadi berhati-hatilah dengan undang-undang perhubungan radio di setiap negara.
Satu lagi perkara yang perlu di ambil perhatian adalah kebanyakan CB RADIO perlu di sambungkan microphone pada microphone connector barulah speaker nya mengeluarkan bunyi, kalau tidak speaker CB radio langsung tidak mengeluarkan bunyi.. Seolah-olah rosak. !! JANGAN SAMPAI TERTIPU !!!

LINK MCMC MENGENAI CB RADIO ATAU PRS RADIO.

Link: http://113dtr.blogspot.com

Link:https://www.mcmc.gov.my/skmmgovmy/media/General/pdf/Class-Assignment-no-1-of-2019(7-February-2019).pdf

Saturday, 21 April 2012

CB COBRA 25LTD WX AM TRANSCEIVER

Untuk kali ini saya ingin memperkenalkan CB transceiver COBRA 25LTD WX yang baru saya beli dari syarikat on-line di penang iaitu YOURY MARKETING. Tempoh bayaran dan penerimaan adalah 3 ke 4 hari, kira ok juga dan syarikat yang boleh di percayai.

Dibungkus dengan surat khabar biasa sahaja, macam bungkus keropok lekor..hehhe..

Kotak CB COBRA agak besar juga, tapi rupanya di dalamnya mengandungi 2 kotak kecil satu untuk mengisi CB transceiver dan satu lagi untuk microphone dan screws.

Dan operating manual. CB ini bersaiz 8-5/8" x 6-3/9" x 2-13/64 kecil sedikit berbanding dengan COBRA 148GTL seberat 4 pound.
COBRA 25LTD WX CLASSIC ini adalah AM CB Transceiver di lengkapi CH WX (weather band USA 162MHZ ).

Lagi foto COBRA 25LTD WX CLASSIC

Dan video yang di ambil pada jam 3:00 pm 21-04-12

Friday, 13 April 2012

VERTICAL 1/2 WAVE DIPOLE

Untuk kali ini saya akan menerangkan bagaimana membuat dipole antenna 1/2 wave untuk variasi vertical.
Kali ini kita menggunakan teknik antenna dari coaxial cable samaada RG58 atau RG213, beza diantara keduanya adalah saiz diameter RG58 kecil RG213 atau RG8 lebih besar berbanding dengan RG58 tapi impedance kedua-duanya sama iaitu 50 ohm.

Formula yang digunakan adalah L(feet)=468/F (mhz). Untuk CB antenna CH 20 (27.205MHZ)

468/27.205 = 17.20 feet atau 206.4 inch.

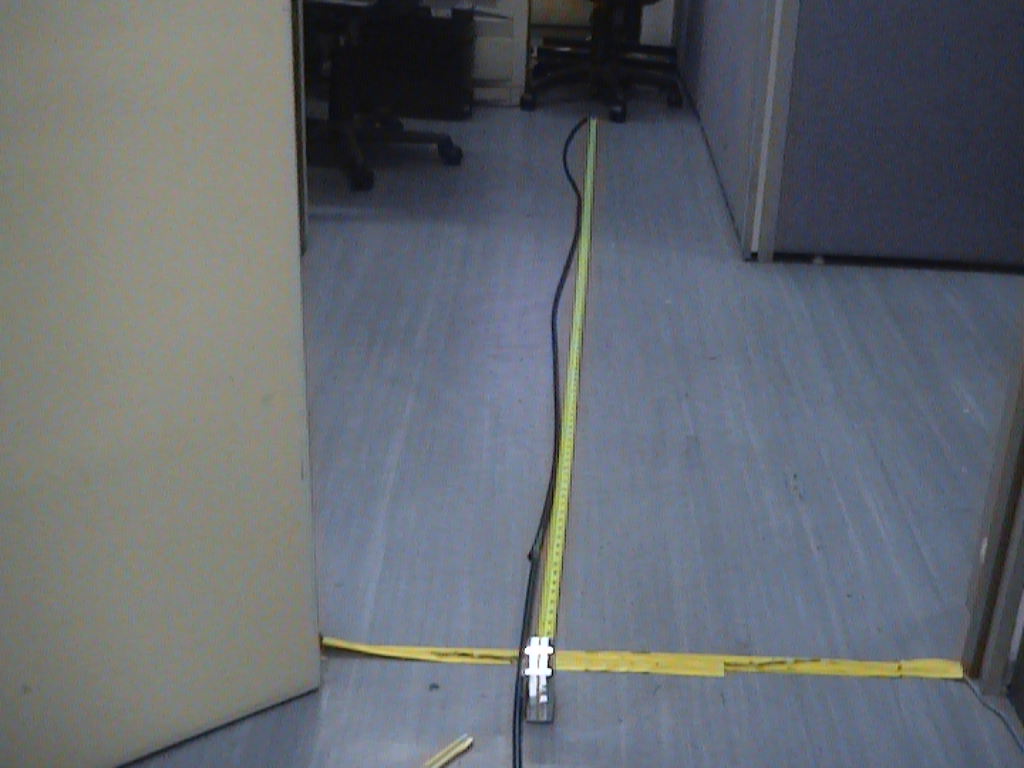

Ambil coaxial cable 50 ohm samada RG58 atau RG213 ukur panjang cable yang diperlukan seperti diatas dengan extra lebih kurang 2 feet untuk tujuan sambungan kepada SO259. Panjang keseluruhan coaxial cable yang di perlukan adalah 17.20 + 2 atau lebih kurang 19.20 feet. Foto dibawah menunjukan sebahagian dari coaxial cable 103.20 feet.

setelah mendapat ukuran yang diperlukan (103.2inch), plastic cover luar coaxial cable di belah atau dibuang supaya coaxial screen kelihatan.

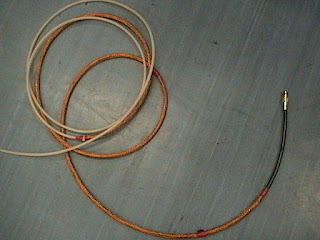

Setelah itu coax screen di tolak masuk semula kedalam plastic cover sebahagian lagi coxial cable (103.2inch).

Tolak kesemua screen shield sehingga selesai dan ukur panjangnya iaitu lehi kurang 104 inch atau lebih kurang 8.67 feet.

Taped kan dengan electrical salotape supaya coaxial screen shield tidak bergerak dari kedudukanya.

akhir sekali masukan antenna tersebut kedalam pvc condiut sepanjang 17.35 feet bertujuan untuk melindungi antenna tersebut dari moiture atau air hujan kerana ini boleh menyebabkan screen shield menjadi berkarat.

Solder pl 259 pada coaxial cable yang lebih sekita 2 feet untuk sambungan ke transceiver cb.

Antenna ini boleh di gunakan untuk portable atau field day, tanpa memasukanya kedalam pvc condiut dan di gantung pada pokok dengan tali.

Selamat mencuba gunakan kreativiti anda untuk membuat cb antenna berpandukan formula yang di sediakan. Untuk project antenna akan datang saya akan tunjukkan cara membuat 5/8 wave dan j pole cb antenna pula.

Monday, 9 April 2012

Half Wave Antenna 1/2 Wave

Untuk kali ini saya akan bercerita mengenai vertical 1/2 wave antenna pula. Antenna ini tergolong dalam katagori antenna yang mempunyai `gain`. Untuk membuatnya bolehlah mengunakan bahan aluminium rod atau electrical wire sebagai radiator element.

Gambarajah di atas menunjukkan contoh ukuran 1/2 wave dan 5/8 wave vertical antenna.

Untuk mengira ukuran panjang radiator element yang diperlukan untuk membuat 1/2 wave antenna , saya suka menggunakan formula berikut: full wave 936 X 1/2 = 468 iaitu 468 / F (MHZ) = feet (kaki). Oleh itu panjang yang diperlukan untuk membuat antenna CB 1/2 wave adalah 468 / 27.205 (ch 20) = 17.20 kaki (feet). Oleh kerana antenna ini adalah dari jenis 1/2 wave maka perlu di buatkan loading coil (matching coil) pada bahagian base radiator element itu supaya impedance` nya menjadi 50 ohm atau sehampir mungkin dengan impedance tarnsmitter output cb transceiver iaitu 50 ohm. Sebenarnya coil atau loading coil tidak begitu susah untuk di buat, cuma perlu membeli wire tembaga (enamel copper wire) bersaiz 18swg atau lagi besar lebih baik sekira nya kuasa transmitter dari cb transceiver melebihi 10 watt, bagi mereka yang suka memakai kasut!.

Gambarajah diatas menunjukkan 1/2 wave vertical antenna keseluruhan iaitu base coil, radial dan radiator element. size wire yang digunakan adalah 18swg (1.20mm Dia.) atau 19 swg (1.00mm Dia.), senyak 7 1/2 turns pada pvc 1" atau 22mm dia. Tap pada 1 7/8 turns dari bawah solder kan pada center coax wire dan screen coax di solder kan pada hujung coils. Hujung coil yang satu lagi di sambungkan ke radiiator element berukuran lebih kurang 17.20 kaki (feet).

Lukisan di atas menunjukkan bagaimana base coils di lilitkan pada pvc condiut berukuran 22mm atau lebih kurang 1 '' diameter.

Gambarajah di atas menunujukan bagaimana base coils yang telah di masukkan ke pvc cover bersaiz 22mm x 15mm..

Terpulanglah kepada anda samada hendak menggunakan aluminium rod atau electrical wire sebagai radiator element, sekiranya menggunakan electrical wire maka bolehlah di masukkan wire tersebut kedalam pvc paip berukuran lebih kurang 17.20 kaki (feet).

Di bahagian atas adalah rod radiator element.

Foto menunjukkan bagaimana coils telah di masukkkan kedalam pvc condiut agar terhindar dari habuk atau moisture yang boleh menyebabkan solder menjadi lekang atau tertanggal.

Bagi anda yang kreatif selamat mencuba dan menghasilkan cb antenna 1/2wave vertical antenna sesuai untuk tujuan local qso atau pun untuk `DXing`.

Thursday, 5 April 2012

CB ANTENNA - VERTICAL ANTENNA

Untuk kali ini saya akan bercerita mengenai CB antenna jenis vertical. Vertical antenna terdiri dari ground plan atau 1/4 wave, 1/2 wave dan 5/8 wave, ini adalah diantara design vertical antenna yang di gunakan. Ground plan atau 1/4 wave antenna adalah yang paling mudah dan senang untuk di buat dan ringkas.
Terlebih dahulu perlulah kita mengetahui serba sedikit mengenai teori atau formula untuk mengira berapa panjang element radiator yang diperlukan untuk membuat vertical antenna. Aluminium rod atau electrical wire boleh digunakan sebagai radiotor element ataupun sebagai ground plan. Untuk mendapatkan `fullwave electrical wavelength` untuk sesuatu frequency bolehlah di gunakan formula berikut In feet 936/fc (Mhz) atau dalam meter 286/Fc (mhz). Dari formula tersebut maka untuk membuat 1/4 wave antenna maka 936/4 = 234, bersamaan dengan 234/Fc (Mhz) dalam kiraan kaki (feet). Untuk CB Radio frequency yang di gunakan sebagai asas kiraan adalah pada CH 20 iaitu 27.205MHZ. Dengan mengunakan formula tersebut bolehlah dikira panjang `radiator element` yang diperlukan untuk 1/4 wave antenna atau `groundplan antenna` iaitu 234/27.205mhz = 8.6 kaki (feet) atau untuk kiraan dalam inchi (inch) adalah 234x12=2808/Fc (mhz) iaitu 2808/27.205=103.2 inchi. Ukuran sebenar radiator element ialah semasa membuat antenna tuning menggunakan swr meter, dimana perlu di `trim` sehingga mendapat bacaan swr 1:1 atau tak melebihi 1:2.

Untuk `groundplan` atau radials` juga menggunakan aluminium atau wire yang yang sama panjang dengan `radiator element` dalam keadaan bersudut 45 degre seperti gambarajah diatas.

Antenna 1/4 wave di atas semua boleh di buat sendiri tanpa memakan masa yang lama untuk menyiapkanya.
Untuk ujian SWR, gunakan frequency 27.205MHZ atau CH20 sebagai reference. Trim radiator element sehingga SWR tidak lebih dari 1:2, sebaik-sebaiknya adalah 1:1.
